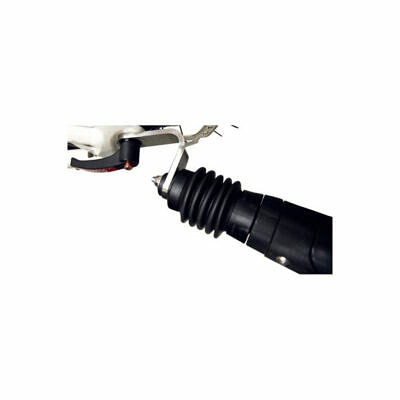

WEBER – Kupplung “EK” (Sonderlösung) für kurze Ausfallenden/Schnellspanner
Die EK-Kupplung ist eine Sondervariante der E-Kupplung. Sie wurde speziell für Räder mit sehr kurzem Ausfallende (10-12mm) entwickelt.
Sonderversion der E-Kupplung, Montage an sehr kurzen Ausfallenden mit Schnellspanner.
Nicht für Pedelecs geeignet!
Ein neues Fangband muss angebracht werden, wenn die Kupplung mit einer älteren Deichsel benutzt wird. D.h. für die Schraube M5 muss das vorhandene Loch (einer Blechschraube) für den Deichselfuß erweitert und durch die gesamte Deichsel durchgebohrt werden.
Sie ist nicht für motorisierte Bikes zugelassen!
Aus Sicherheitsgründen raten wir Ihnen grundsätzlich, die Kupplungen am Fahrrad von Ihrem Fachhändler montieren zu lassen.
Wir weisen Sie darauf hin, dass Sie im Sinne der Produkthaftung selbst für das Gesamtsystem Fahrrad-Anhänger und dessen korrekte Funktion verantwortlich sind!
Montage am Fahrrad
Die EK-Kupplung wird mit dem Schnellspanner am linken hinteren Ausfallende fixiert. Einstellmutter des Schnellspanners muß noch mit mind. 8 Umdrehungen aufgeschraubt werden können! Die Länge des Ausfallendes darf 10mm nicht unterschreiten, ab 12mm Länge verwenden Sie die E-Kupplung mit den Polygonen als Verdrehsicherung.
Nicht zu verwenden bei:
- Ausfallenden unter 10mm Länge
- horizontalen, nach hinten geöffneten Ausfallenden (z.B. fast alle Gazelle-Modelle)
- unebener Ausfallendumgebung
- Pedelecs und E-Bikes
